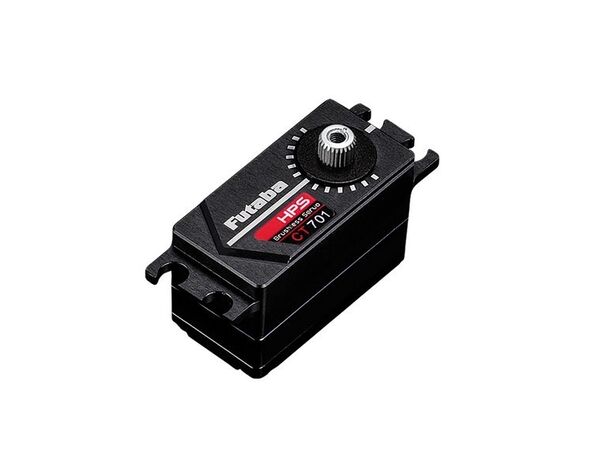

Futaba Servo HPS CT701 LowProfile Car 0,07s/30,0kg 8.4V

Futaba Servo HPS CT701 LowProfile Car 0,07s/30,0kg 8.4V

Erleben Sie die neue HPS-Servogeneration! Das stärkste Futaba RC-Car Low Profile Servo aller Zeiten!

Das Futaba HPS-CT701 ist speziell ausgelegt für RC-Cars und setzt neue Maßstäbe. Für die HPS-Servos wurde ein neuer HPS Brushless-Motor entwickelt, der im Betrieb deutlich kühler bleibt. Zusammen mit der neuen HPS Technologie ergibt sich über die gesamte Betriebszeit ein geringerer Stromverbrauch. Das HPS-CT701 kann, wie jedes S.BUS2-Servo, an alle herkömmliche Empfänger mit PWM-Modulation angeschlossen werden und durch Programmierung optimal an die jeweiligen Einsatzbedingungen angepasst werden.

Das Servo ist voll kompatibel für den SR-Mode ("Super Response": schnellste Signalübertragung) der T4PM, T7XC, T7PX, T7PXR und T10PX, können aber selbstverständlich auch an allen anderen Futaba Empfängern und mit allen anderen Futaba Sendern im Normal-Mode betrieben werden. Dazu sind keine Mode-Einstellungen am Servo erforderlich.

Die Adressierung der Servos kann auf verschiedenen Wegen erfolgen:

1. Mit dem handlichen Programmer SBC-1

2. Am PC mit dem USB-Adapter CIU-3

3. Am S.BUS Anschluss des Senders

Folgende Parameter sind einstellbar:

S.BUS-Kanalzuweisung

Servoumpolung

Weicher Anlauf (An / Aus)

Modewahl bei Signalausfall Hold oder Frei

Weicher Servolauf (An / Aus)

Servoposition (Servotester)

Servomittenverstellung +/- 300 µs (ca. 30 Grad)

Servogeschwindigkeit, 0,39 - 9 Sekunden pro 45 Grad

Einstellung des Totbereichs (Deadband)

Servowegeinstellung links und rechts getrennt, ca. 50 - 175%

Startkraft

Dämpfung

Haltekraft

ID-Speicherung

Die neue HPS Servo-Technologie

High Power bei geringerem Stromverbrauch - wie geht das?

Vereinfacht formuliert: Zu Beginn einer Servobewegung (Anlaufverhalten) wird ein erheblich größerer Strom-Impuls für ganz kurze Zeit zum neuartigen HPS-Servomotor gesendet als bei bisherigen Servomotoren. Im weiteren Verlauf der Servobewegung ensteht jedoch aufgrund der von Futaba-Ingenieuren entwickelten HPS-Motoren und zugehöriger HPS-Regelung ein erheblich kleinerer Energiebedarf, um die Leistung aufrecht zu erhalten. Dadurch ergibt sich über die Betriebszeit eine deutliche geringere Stromentnahme aus dem Akku, d.h. bei gleichem Akku verlängert sich die Betriebszeit spür- und messbar. Dieser Vorteil lässt sich nur dann nutzen, wenn alle notwendigen Randbedingungen stimmen und alle Komponenten optimal aufeinander abgestimmt sind. Dabei geht es vor allem um die Stromversorgung der Empfangsanlage und der Servos.

Folgende Hinweise gelten generell für jede Empfangslage, wenn starke Servos eingesetzt werden, insbesondere aber bei Verwendung der HPS-Servos:

Die Stromversorgung muss in jeder Einzelkomponente für alle auftretenden Bedingungen optimiert sein. Das gilt für die gesamte Funktionskette und beginnt bei der Wahl des Akkus und hört erst direkt am Servo auf. Bei den HPS-Servos geht es in erster Linie darum, dem Servo über die ganze Funktionskette kurzzeitige, hohe Impulsströme (peaks) liefern zu können (siehe Anlaufverhalten der HPS-Servos), und nicht unbedingt um hohe Dauerströme. Nur dann kann die Leistung der HPS-Servos voll ausgeschöpft werden.

Die Stromversorgung muss so dimensioniert sein, dass konstante Dauerstromversorgung gewährleistet ist und auftretende Spannungsschwankungen (verursacht durch Strom-Peaks) so gering wie möglich gehalten werden, um ein "Re-booten" von Empfängern oder Kreiseln usw. zu verhindern (s.u.).

TECHNISCHE DETAILS:

Stellgeschwindigkeit 60°: 0,07 s (7,4 V)

Stellmoment: 30,0 kgcm (7,4 V)

Betriebsspannung: 6,0 - 8,4 V

Ansteuerfrequenz: 50 - 300 Hz

Gewicht: 53 g

Größe: 40.5 x 21.0 x 26.2 mm

FEATURES:

S.BUS2 Hochleistungs-HPS-Digitalservo

Metallgehäuse und Metallgetriebe

HPS Brushless-Motorentechnologie

SR kompatibel (Super Response)

Hi-Voltage

Kugelgelagert

Verschleißarmes Potentiometer

Hohe Auflösung

Hohe Wiederkehrgenauigkeit
